蜗轮蝶阀有对夹跟法兰连接俩种/尺寸小，重量轻，可在各种介质管道中作为截断、调节流量的设备,对夹蝶阀用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，蜗轮对夹式蝶阀可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

蜗轮蝶阀特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和NBR耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

密封圈材料：（NR）-20～+85℃ （EPDM）-40～+125℃ （NBR）-20～+82℃ （SI）-70～+150℃ （FPM）-23～+150℃ （CR）0～+80℃ （IIR）-40～+100℃ （PTFE）+10～+150℃

适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。 法兰连接尺寸：GB/T172416-98； 　　GB9115-88

结 构 长 度：GB12221

金属硬密封适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

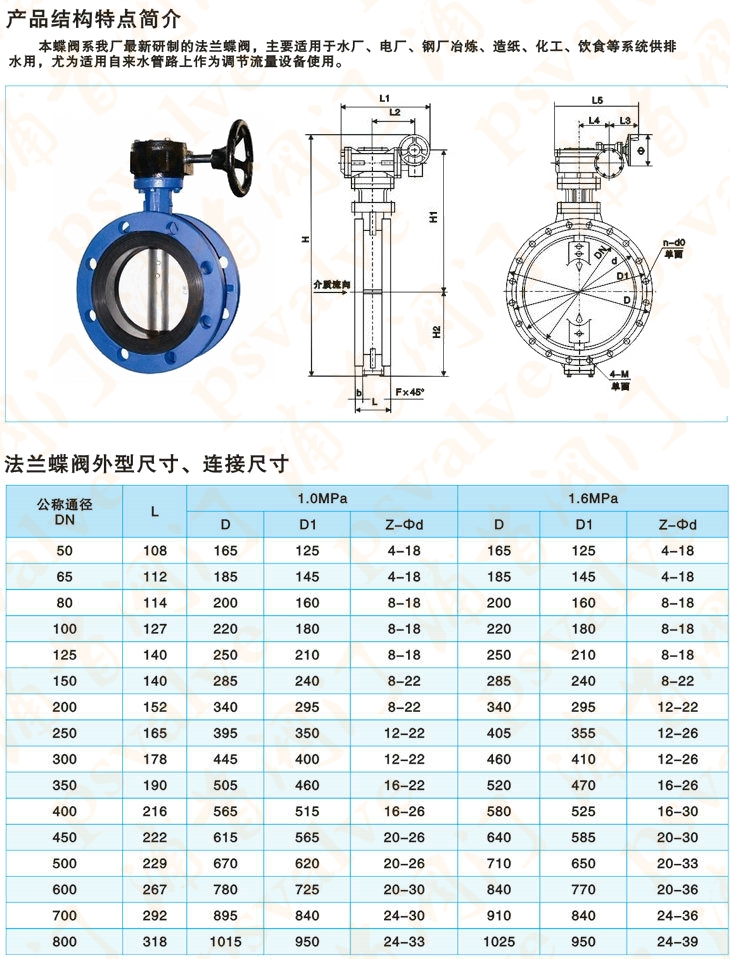

蜗轮蝶阀,法兰式蜗轮蝶阀,对夹式蜗轮蝶阀相关尺寸图:
