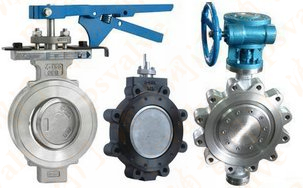

高性能蝶阀特点

采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计，该阀门具有严密的密封性能，超长的使用寿命。可作快速切断或调节流量之用。产品适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选，也可用于特殊介质，如氯气、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

高性能蝶阀其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

高性能蝶阀采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

美标设计制造:API609、MSS SP-67、MSS SP-68

检验和试验：API598

法兰连接：ASME B16.5(NPS≤24)、ASME B16.47 B系列

对焊端：ASME B16.25

结构长度：API609

温压等级：ASME B16.34

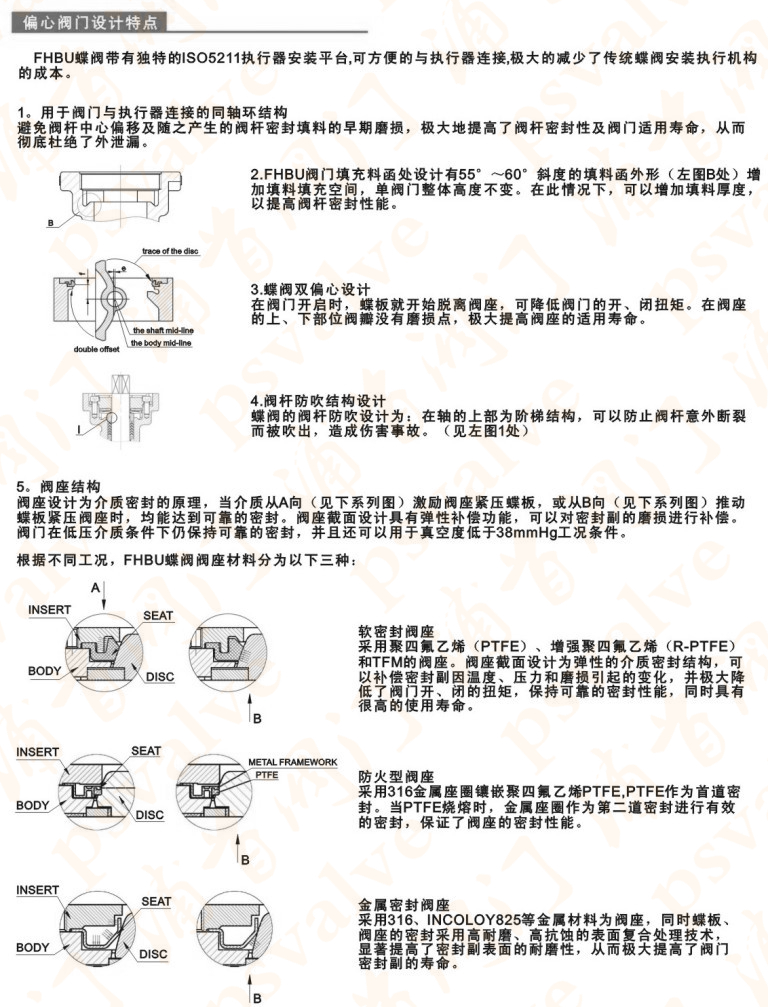

阀座密封

ANSI/FCI 70-2规定了控制阀的泄漏等级和试验程序。其中VI级为最低泄漏等级。高性能对夹式蝶阀能达到MSS-SP61规定的无气 泡密封，要高于VI级。

耐火阀座

耐火阀座是考虑在火烧时需要有效关闭时使用的。是以金属座圈镶嵌PTFE, PTFE作为首道密封。当PTFE烧坏时，金属座圈作为第二道密封进行有效的关闭。耐火阀座也适用于关键的或严峻的使用工况。带耐火阀座的两门按API607第4版和BS6755第二部分经过试验并获得认可。

高性能蝶阀,双偏心高性能蝶阀相关尺寸结构图:

阀门应用行业
高性能蝶阀主要应用于下列行业：
 工业设施、机械、天然气等领域
 高温水、冷凝水
 化工医药、食品生产
 造纸业、造船业、发电设备、自动化设备
 家庭用水、海水淡化等
