三偏心蝶阀,三偏心金属密封蝶阀的工作原理

典型的三偏心金属密封蝶阀，除阀杆和阀板有两个偏心外，阀板和阀座的密封面呈斜圆台形（这是所谓三偏心的第三个偏心）。阀门关闭时阀板由于偏心的缘故往前推，阀板和阀座在关闭过程中不产生摩擦，阀板直接压在阀座上，这样就保证了阀门的使用寿命；另外，由于这种阀门的密封圈（不论装在阀座上或阀板上）具有一定的弹性，而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移；在阀门关闭时，受关闭力的作用，弹性体密封圈能自动移至受力最均匀的位置；再加上弹性圈的少量变形，使阀座处的密封圈均匀受力，达到最佳密封状态。被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。

三偏心蝶阀产品采用标准

注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造

主要零件材料

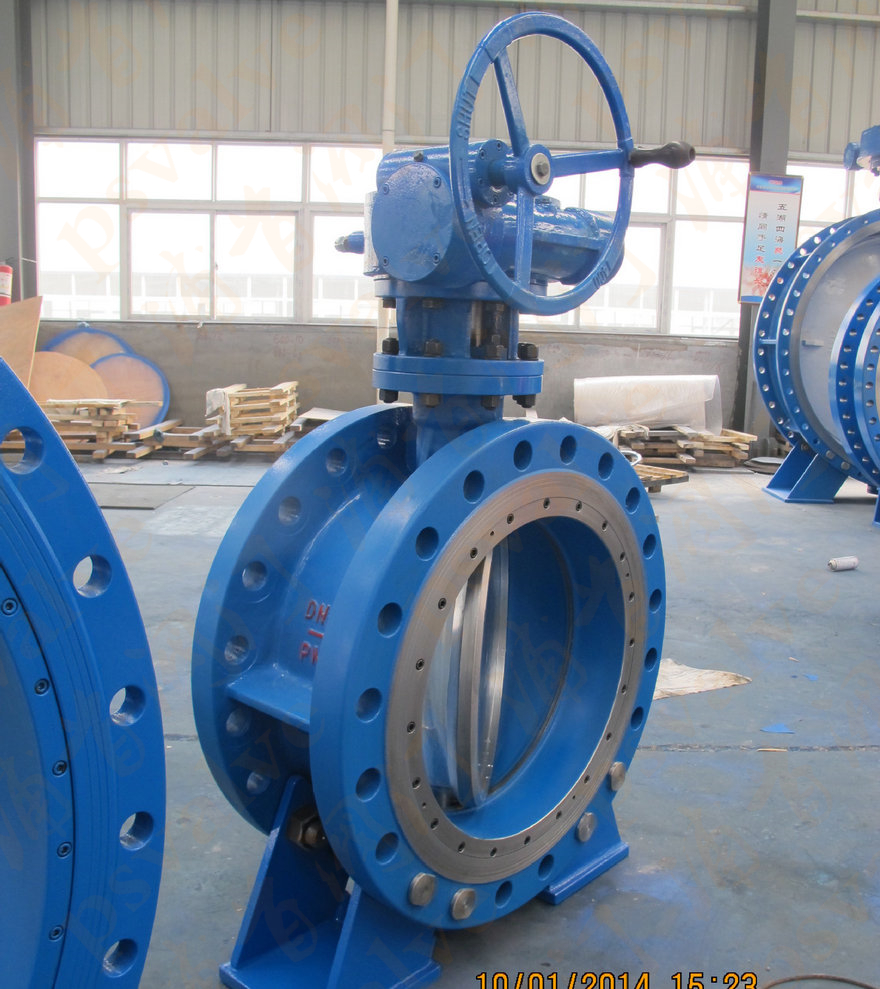

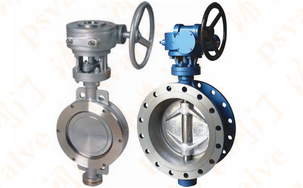

三偏心蝶阀实物图

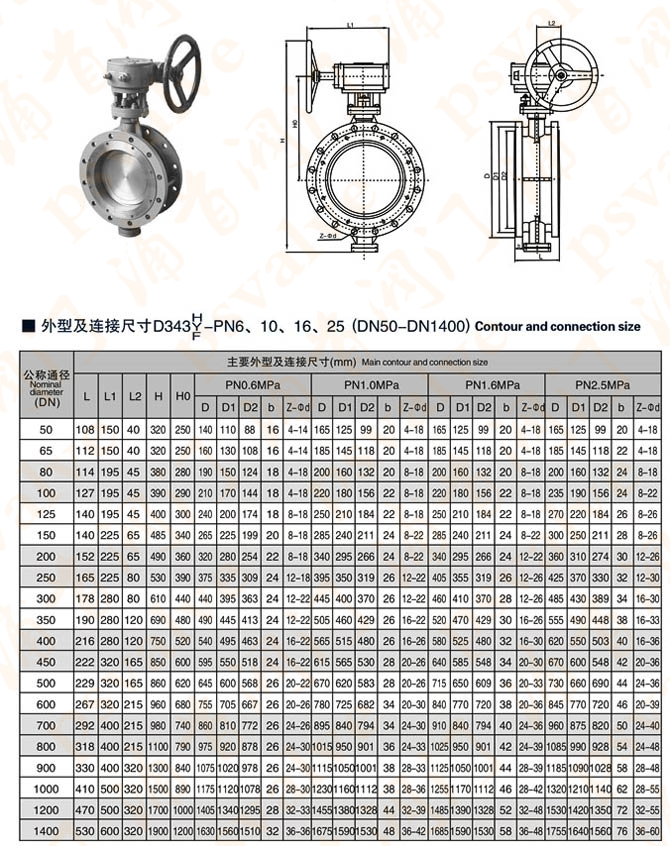

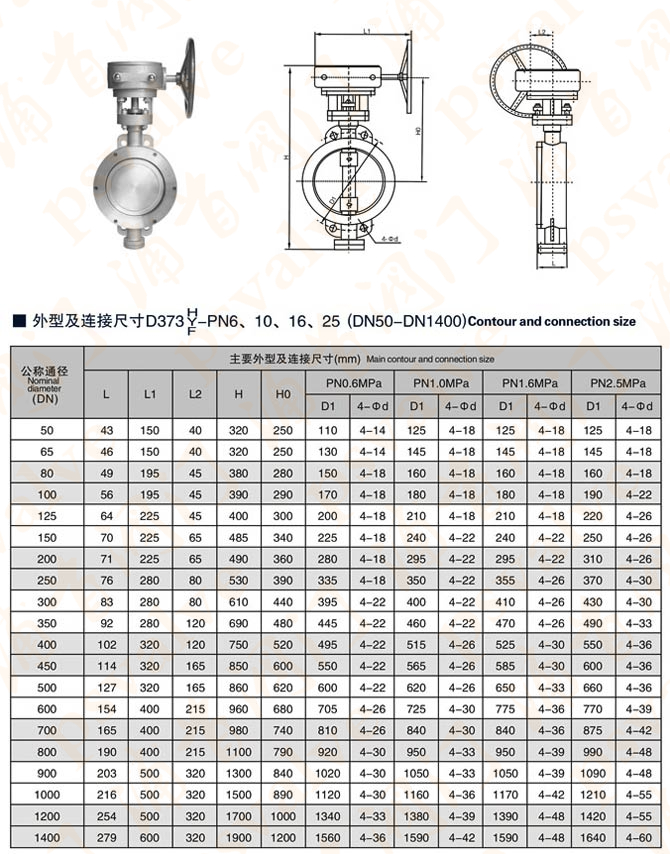

三偏心蝶阀,三偏心金属密封蝶阀相关尺寸图:
