产品名称：	法兰闸阀	产品型号：	Z41H,Z41W,Z41Y
驱动方式：	手动,电动,气动	连接形式：	法兰
结构形式：	楔式	密封结构：	硬密封,软密封
压力范围：	1.6-16MPa	公称通径：	DN15-800
常用材质：	不锈钢,锻钢,铸钢,铬钼钢等	铭牌：	浦首品牌

法兰闸阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质;
公称通径：DN15到800 ,1/2"～24";
驱动方式：手动,齿轮,气动,电动等;
阀门材质:铸钢,不锈钢等。
适用温度：不锈钢阀门≤180℃,铸钢轻型≤200℃,铸钢重型≤425℃;((具体温度范围视密封材料和介质性质而定)

法兰闸阀标准与规范：
设计制造阀门标准：GB/T12234-89
结构长度标准：GB/T12221-89
检查与试验标准：JB/T9092-99 GB/T13927-92
连接法兰标准：JB79-94 ,GB/T9113-2000

1、法兰闸阀选材考究，符合国内外相关标准，材料的全面质量高。
　　2、符合国内外先进标准的要求，密封可靠、性能优良、结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小、造型美观。
　　3、采用柔性石墨填料、密封可靠，操作轻便灵活。
　　4、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
　　5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
　　6、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。结构型式：弹性楔式单闸板、刚性楔式单闸板型式。
　　7、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

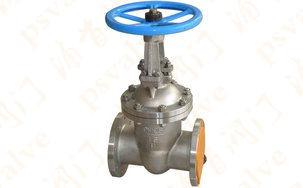

Z41H法兰闸阀图片 执行标准　　Administer Standard

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 spection And Test
GB122234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

法兰连接闸阀压力试验 Pressure Test

公称压力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验 Air Seal Test	0.4-0.7

Z41H法兰闸阀主要零件材料及性能 Main Part Materials and Property

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度 Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13CrSTL木体材料With BodyMaterial尼龙Nylon	增强柔性石墨13Cr/柔性石墨Enhanced Flexible Graphite1Cr13/Flexible Graphite08软钢08 Soft Steal0Cr18Ni9Ti0Cr17Ni12Mo2TiXD550F(T)PTFE	柔性石墨增强柔性石墨Flexible GraphiteEnhanced Flexible GraphiteSFB/260SFP/260PTFE	≤425	水 蒸汽 油品WaterSteamＯil Goods
WC1	38CrMoAl25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	酸类 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸类 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

Z41H法兰闸阀规格 主要尺寸和重量 Size Main Dimensions and Weight

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法兰 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000	-

Z41H法兰闸阀电装型号 规格 尺寸和重量

2.5MPa	DN	L	D	D1	b	n-φd	电装型号Electric Actuator Code	L1	H	D0	重量Weight
凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	665	365	99
	80	280	195	160	22	8-18	DZW15	590	725	365	113
	100	300	230	190	24	8-23	DZW20	590	787	365	132
	125	325	270	220	28	8-25	DZW20	590	902	365	181
	150	350	300	250	30	8-25	DZW30	590	955	365	206
	200	400	360	310	34	12-25	DZW30	810	1105	470	257
	250	450	425	370	36	12-30	DZW30	810	1343	470	317
	300	500	485	430	40	16-30	DZW60	810	1516	470	412
	350	550	550	490	44	16-34	DZW90	830	1678	550	750
	400	600	610	550	48	16-34	DZW120	830	1849	550	1042
	450	650	660	600	50	20-34	DZW120	830	1937	550	1274
	500	700	730	660	52	20-41	DZW180	870	2234	320	1420
	600	800	840	770	56	20-41	DZW250	870	2432	320	1522
	700	900	955	875	60	24-48	DZW500	870	2489	320	1617
	800	1000	1070	990	64	24-49	DZW500	1170	2643	570	-
	900	1100	1180	1090	66	28-54	DZW800	1170	2935	570	-
	1000	1200	1305	1210	68	28-58	DZW800	1170	3410	570	-
4.0MPa	40	200	145	110	18	4-18	DZW10	590	630	365	92
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 40 40P 40R 40I	50	250	160	125	20	4-18	DZW10	590	691	365	95
	65	280	180	145	22	8-18	DZW10	590	711	365	102
	80	310	195	160	22	8-18	DZW15	590	775	365	115
	100	350	230	190	24	8-23	DZW20	590	871	365	163
	125	400	270	220	28	8-25	DZW20	590	948	365	190
	150	450	300	250	30	8-25	DZW30	810	1028	470	219
	200	550	375	320	38	12-30	DZW30	810	1325	470	373
	250	650	445	385	42	12-34	DZW45	810	1400	470	480
	300	750	510	450	46	16-34	DZW60	830	1653	550	686
	350	850	570	510	52	16-34	DZW90	830	1791	550	821
	400	950	655	585	58	16-41	DZW120	870	2092	320	1514
	500	1150	755	670	62	20-48	DZW250	870	2465	320	2150
	600	1350	890	795	62	20-54	DZW350	1170	-	570	-
	700	1450	995	900	68	24-54	DZW500	1170	-	570	-
	800	1650	1135	1030	76	24-58	DZW800	1060	-	500	-
6.4MPa	40	240	165	125	24	4-23	DZW10	590	665	365	93
凹凸法兰 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 64 64P 64R 64I	50	250	175	135	26	4-23	DZW10	590	790	365	102
	65	280	200	160	28	8-23	DZW10	590	840	365	106
	80	310	210	170	30	8-23	DZW20	590	890	365	123
	100	350	250	200	32	8-25	DZW20	590	1020	365	154
	125	400	295	240	36	8-30	DZW30	590	1100	365	205
	150	450	340	280	38	8-34	DZW30	810	1290	470	317
	200	550	405	345	44	12-34	DZW60	810	1470	470	437
	250	650	470	400	48	12-41	DZW90	830	1500	550	606
	300	750	530	460	54	16-41	DZW90	830	1820	550	732
	350	850	595	525	60	16-41	DZW120	870	2216	320	1110
	400	950	670	585	66	16-48	DZW180	870	2838	320	1540
	500	1150	800	705	70	20-54	DZW250	1170	3320	570	2011
	600	1350	930	820	76	20-58	DZW500	1170	3684	570	-

法兰闸阀规格 主要尺寸和重量 Size Main Dimensions and Weight

10.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0	重量Weight
凹凸法兰 MFM Z40H Z40Y Z40W Z41H Z41Y Z41W 100P 100R100I,	15	170	105	75	55	20	4-14	175	160	-
	20	190	125	90	68	51	22	4-18	180	160	-
	25	210	135100	78	58	24	4-18	310	180	18
	32	230	150	110	82	66	24	4-23	320	200	20
	40	240	165	125	95	76	26	4-23	360	200	40
	50	250	195	145	112	88	28	4-25	490	240	50
	65	280	220	170	138	110	32	8-25	540	240	70
	80	310	230	180	148	121	34	8-25	573	280	100
	100	350	265	210	172	150	38	8-30	575	320	110
	125	400	310	250	210	176	42	8-34	744	360	180
	150	450	350	290	250	204	46	12-34	800	400	250
	200	550	430	360	312	260	54	12-41	800	500	360
	250	650	500	430	382	313	60	12-41	1050	640	-
	300	750	585	500	442	364	70	16-48	1208	720	-
	350	850	655	560	498	422	76	16-54	1410	720	-
	400	950	715	620	558	474	80	16-54	1655	800	-
16.0MPa	15	170	110	75	52	40	24	4-18	230	160	7
环槽法兰 RTJ Z40H Z40Y Z40W Z41H Z41Y Z41W 160 160P 160R 160I	20	190	130	90	62	51	26	4-23	260	180	10
	25	210	140	100	72	58	28	4-23	280	200	14
	32	230	165	115	85	66	30	4-25	312	200	21
	40	240	1750	125	90	76	32	4-27	350	240	26
	50	300	215	165	132	88	36	8-25	512	280	73
	65	340	2450	190	152	110	44	8-30	560	320	110
	80	390	260	205	168	121	46	8-30	585	350	141
	100	450	300	240	200	150	48	8-34	630	400	185
	125	525	355	285	238	176	60	8-41	723	500	320
	150	600	390	318	270	204	66	12-41	820	560	462
	200	750	480	400	345	260	78	12-48	990	720	711
	250	850	580	485	425	313	88	12-54	1104	800	-
	300	950	665	570	510	364	100	16-54	1314	800	-
