产品名称：	水封闸阀	产品型号：	DSZ64H/Y，DSZ41H
驱动方式：	手动,电动	连接形式：	焊接,法兰
结构形式：	双闸板	密封结构：	水密封
压力范围：	1.0-32.0MPa	公称通径：	DN50-600
常用材质：	铸钢、不锈钢等	铭牌：	浦首品牌

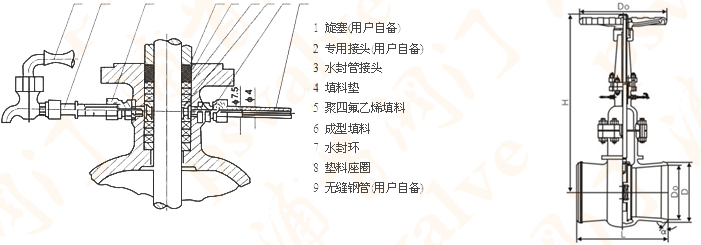

水封闸阀,DSZ64H/Y水封闸阀本产品的阀盖填料室具有水密封结构，当接口通入压力0、6-1MPa 的水时，可使系统与 大气隔离，保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、 油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

水封闸阀,DSZ64H/Y水封闸阀设计和制造标准:

设计与制造：GB12234,API6D,ANSI/ASME16.5

法兰尺寸：GB9113　JB7490,API605,ANSI/ASME16.5压力温度：JB/T74　GB9131,ASME B1 6.34结构长度：GB/T12221,API6D对焊连接尺寸：GB/T12224,ASME B1 6.25检验与试验：JB/T9092　GB13927,API6D,API598

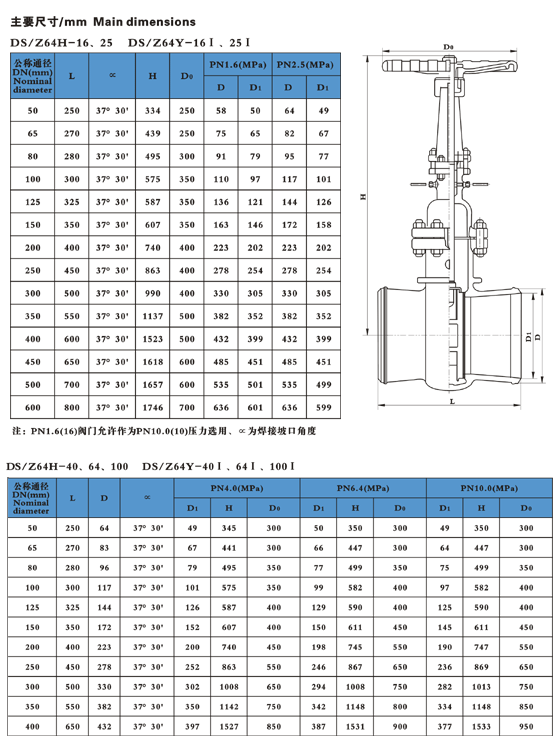

水封闸阀尺寸：

主要连接外形和尺寸

单位：mm

通径	50	65	80	100	125	150	200	250	300	350	400
L	250	270	280	300	325	350	400	450	500	550	600
H	620	714	765	840	852	875	1015	1225	1371	1507	1912

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
水封闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。 水封闸阀尺寸:
