产品名称：	手动刀型闸阀	产品型号：	PZ73X,PZ73F,PZ73H/Y
驱动方式：	手动,气动,电动	连接形式：	对夹式,凸耳式，法兰
结构形式：	刀型	密封结构：	硬密封,软密封,单面密封,双面密封
压力范围：	PN10 PN16 150LB	公称通径：	DN50- DN1200
常用材质：	铸铁,WCB,不锈钢,双相钢等	铭牌：	浦首品牌

梅花型刀闸阀是一种新型结构的阀门，他的结构分软密封和硬密封，软密封具有活动阀座和可更换的橡胶圈组成，可以很方便的更换用损了的密封圈，而且可以根据客户需求做成四氟密封，并且能很好的达到密封要求。彻底弥补了以往四氟难密封和加工不方便的不足。并且支架也是采用铸造成型结构，使得阀门具有更好的牢固性和使用性。是造纸、工矿、污水、化工、食品领域首选产品。

手动凸缘（梅花形）刀型闸阀Manual knife gate valve

设计制造 : JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92

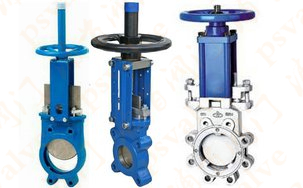

手动刀型闸阀,刀形闸阀实物图

主要零部件材质 Key parts material

阀体、上盖Valve body, upper cap	碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate	不锈钢stainless steel
阀杆Stem	不锈钢stainless steel
密封圈Seal ring	橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

手动刀型闸阀,刀形闸阀(梅花形）主要性能规范 Key performance indicators

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix
