产品名称：伞齿轮刀闸阀

产品型号：PZ573,PZ543
产品口径：DN50- DN1200
产品压力：PN10 PN16 150LB
产品材质：铸铁,WCB,不锈钢,双相钢等

伞齿轮刀闸阀采用整体型法兰对夹安装，密封V级 Ⅵ级，闸板与密封圈无间隙启闭，具有很大的剪切及自洁功能，使用于重质介，与伞齿轮辅助配合，达到很轻便的启闭效果，此阀主要用于现代工业领域上。如矿山、造纸、污...

产品名称：	伞齿轮刀闸阀	产品型号：	PZ573,PZ543
驱动方式：	伞齿轮	连接形式：	法兰,对夹式
结构形式：	刀型	密封结构：	硬密封,软密封,单面密封,双面密封
压力范围：	PN10 PN16 150LB	公称通径：	DN50- DN1200
常用材质：	铸铁,WCB,不锈钢,双相钢等	铭牌：	浦首品牌

伞齿轮刀闸阀采用整体型法兰对夹安装，密封V级 Ⅵ级，闸板与密封圈无间隙启闭，具有很大的剪切及自洁功能，使用于重质介，与伞齿轮辅助配合，达到很轻便的启闭效果，此阀主要用于现代工业领域上。如矿山、造纸、污水处理、石油、食品等。

伞齿轮刀闸阀介绍

伞齿轮刀闸阀是闸阀的一种，是直行程切断阀门，刀闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可佩手动，气动，电动执行器，广泛使用于造纸，采矿，化工，污水处理等过程自控系统中。

伞齿轮刀闸阀产品特点

1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、伞齿轮刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。

伞齿轮刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

规格

尺寸范围:	DN50~600mm NPS 2”-24” （大口径按需定制）
最大工作压力：	DN50~DN250: 10Bar NPS2~NPS10：150Psi DN300~DN450: 7Bar NPS12~NPS18：90Psi DN500~DN600: 4Bar NPS20~NPS24：60Psi
使用温度：	-29...+800℃
密封等级：	硬密封IV级密封软密封VI级密封 *试压标准参照 MSS SP-81
阀体材质：	铸钢, 不锈钢, 特殊材质
阀芯/阀杆材质:	不锈钢硬化处理, 特殊材质硬化处理
阀座材质:	不锈钢硬化处理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)
结构长度:	MSS SP-81
法兰标准:	GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5,EN1092-1
应用范围:	制浆造纸，污水处理，食品饮料，化工行业，能源行业，钢铁行业等

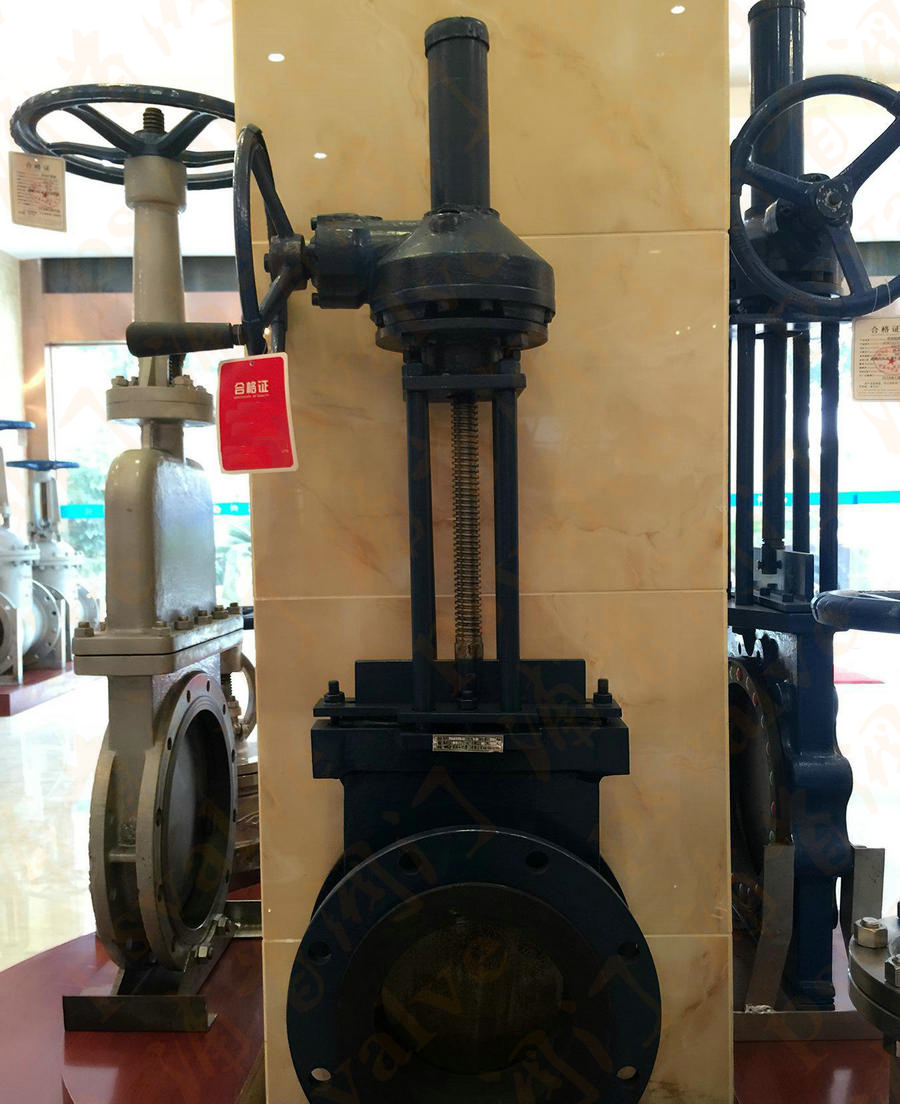

伞齿轮刀闸阀图片

伞齿轮刀闸阀(图2)
