产品名称：双向密封刀闸阀

产品型号：TUZ73X
产品口径：DN50- DN1200
产品压力：PN10 PN16 150LB
产品材质：铸铁,WCB,不锈钢,双相钢等

双向密封刀闸阀：阀体采用一体式结构，杜绝阀体渗漏，密封垫片老化等一系列问题，使用寿命更长，维护更简单；采用阀体底部密封，阀腔内无凹槽，不易堵塞、无残留，管道清洗方便，法兰密封面镶O型圈，无须另配法兰垫...

产品名称：	双向密封刀闸阀	产品型号：	TUZ73X
驱动方式：	手轮,链轮,伞齿轮,电动,气动,电液动	连接形式：	对夹
结构形式：	刀型	密封结构：	硬密封,软密封,单面密封,双面密封
压力范围：	PN10 PN16 150LB	公称通径：	DN50- DN1200
常用材质：	铸铁,WCB,不锈钢,双相钢等	铭牌：	浦首品牌

双向密封刀闸阀：阀体采用一体式结构，杜绝阀体渗漏，密封垫片老化等一系列问题，使用寿命更长，维护更简单；采用阀体底部密封，阀腔内无凹槽，不易堵塞、无残留，管道清洗方便，法兰密封面镶O型圈，无须另配法兰垫片，安装简单方便，磨擦系数小，启闭灵活，该系列刀闸阀可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器，以满足不同工矿要求使用。
双向密封刀闸阀填料密封：石墨盘根，四氟盘根。

双向密封刀闸阀产品特点

1、阀门采用整体式设计，，流体阻力小，操作灵活方便。
2、双向密封刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。
6、介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。

双向密封刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

技术参数 Technical Specification

公称通径/Norminal Diameter：	DN50-600 2"-24"
压力等级/Pressure rating：	0.6MPa、1.0MPa、1.6MPa、ASME CLASS 150LB
试压标准/Pressure test：	DN50-200 (2"～8") 1.0Mpa
	DN250-400 (10"-16" ) 0.6Mpa
	DN450-600 (18"～24" ) 0.5Mpa
适用温度/Suitable Temperature：	-20℃～+120℃
泄漏等级/Leakage Level：	EPDM 软密封 A级（零泄漏） EPDM sealing A level (0 leakage)

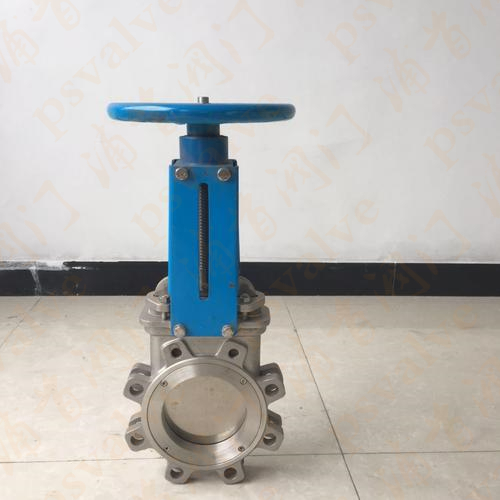

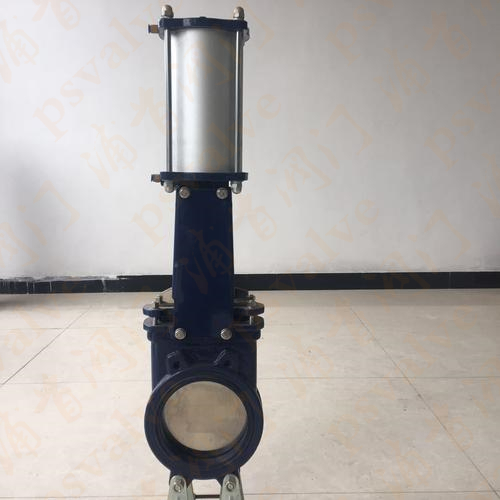

双向密封刀闸阀(图1) 双向密封刀闸阀(图2)
