产品名称：美标闸阀

产品型号：Z40W,Z41H,Z41Y
产品口径：DN15-1000
产品压力：150LB-2500LB
产品材质：铸铁,铸钢,不锈钢,

美标闸阀,API美标闸阀主要技术参数： ①产品设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API600/API602/API603要求。②结构紧凑、体积小、刚性好、密封安全可靠。③...

产品名称：	美标闸阀	产品型号：	Z40W,Z41H,Z41Y
驱动方式：	手动,气动,电动,伞齿轮	连接形式：	法兰,焊接
结构形式：	楔式	密封结构：	硬密封
压力范围：	150LB-2500LB	公称通径：	DN15-1000
常用材质：	铸铁,铸钢,不锈钢,	铭牌：	浦首品牌

美标闸阀,API美标闸阀主要技术参数：

①产品设计制造符合美国国家标准ANSIB16.34，美国石油学会标准API600/API602/API603要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
④公称通径大于等于NPS1011，压力级400磅级和公称通径大于等于NPSS611、压力级150～2500磅级的手动阀门，其操做装置中配有滚动轴承，启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座，可任意组合与关闭密封面材质配对，以满足工况要求，延长使用寿命。

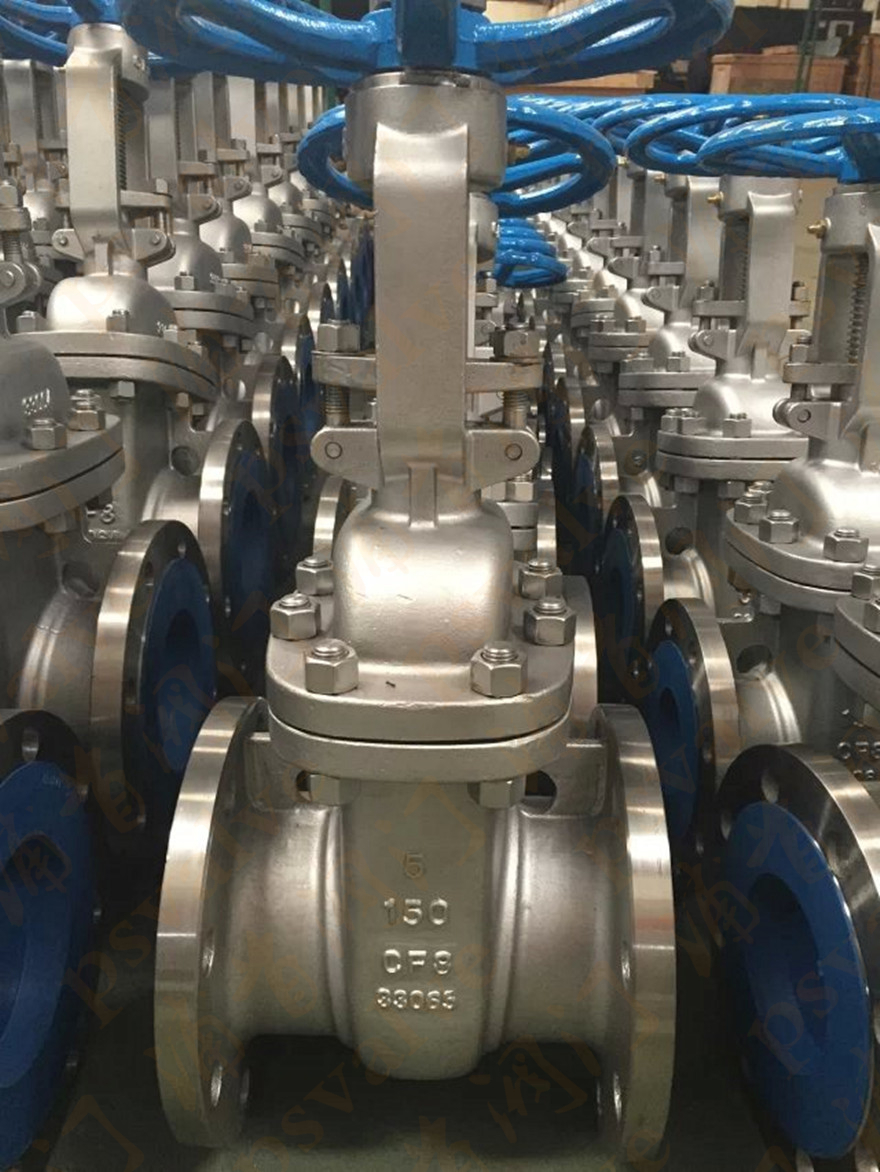

美标闸阀,API美标闸阀实物图片

美标闸阀(图1)

标准：

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力温度等级	试验与检验
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

压力试验：

公称压力	强度试验		水密封试验		气密封试验
公称压力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料及性能：

壳体	ASTM A216WCB								ASTMA351 CF8
闸板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
阀杆	F6a			F304		F316		Monel	F304
闸板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
阀座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
壳体	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
闸板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
阀杆	F304L					F316			F316L
闸板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
阀座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

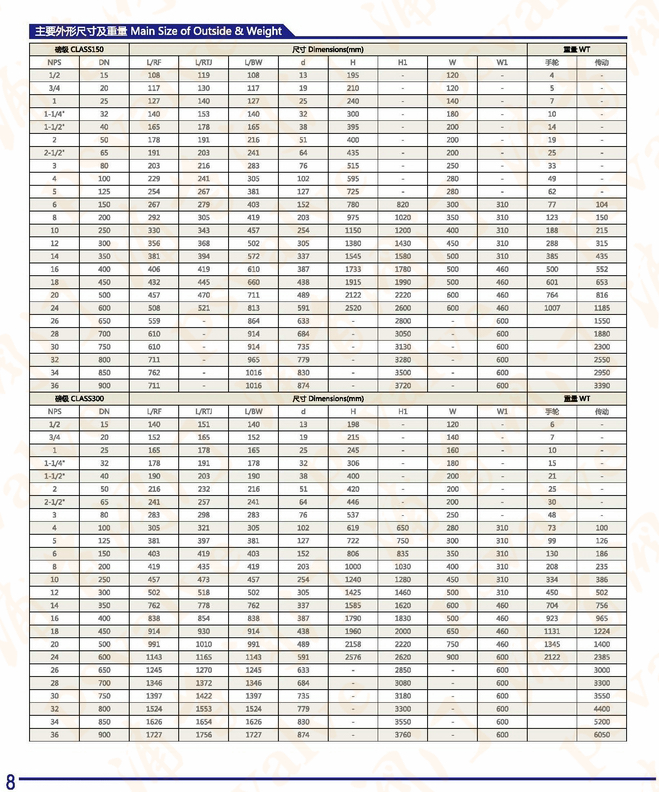

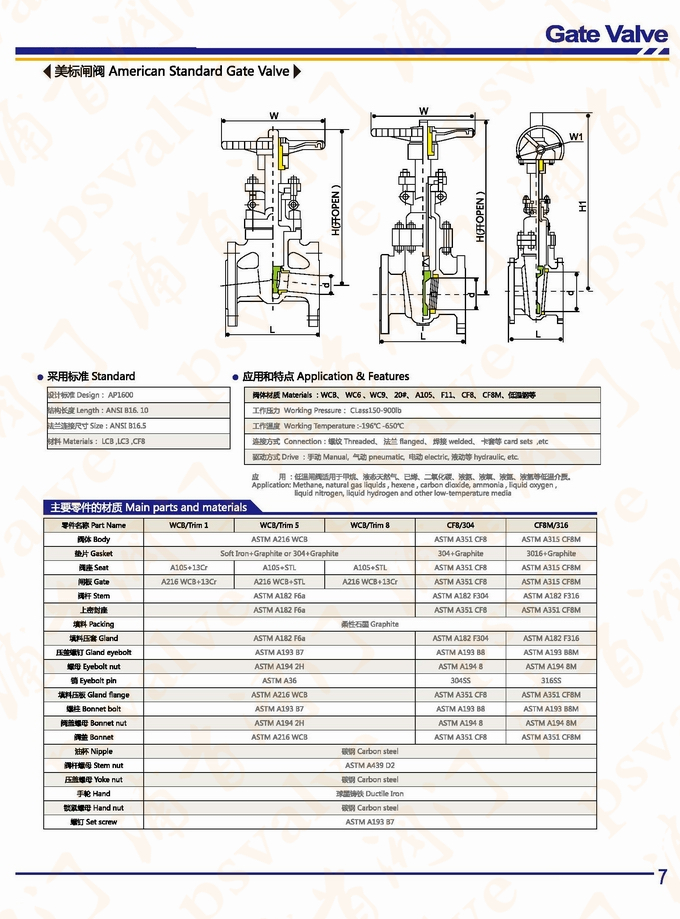

美标闸阀,API美标闸阀标准,尺寸,尺寸图:

美标闸阀(图2)

美标闸阀(图4)
