产品名称：日标闸阀

产品型号：Z41W
产品口径：DN15-500
产品压力：10K-20K
产品材质：铸铁,铸钢, 不锈钢等

日标闸阀,JIS日标法兰闸阀适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品...

产品名称：	日标闸阀	产品型号：	Z41W
驱动方式：	手动,气动,电动	连接形式：	法兰
结构形式：	楔式	密封结构：	硬密封,软密封
压力范围：	10K-20K	公称通径：	DN15-500
常用材质：	铸铁,铸钢, 不锈钢等	铭牌：	浦首品牌

日标闸阀,JIS日标法兰闸阀适用于JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、酸类、醋酸、强氧化性介质及尿素等多种介质。驱动方式手动、伞齿轮传动及电动。
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

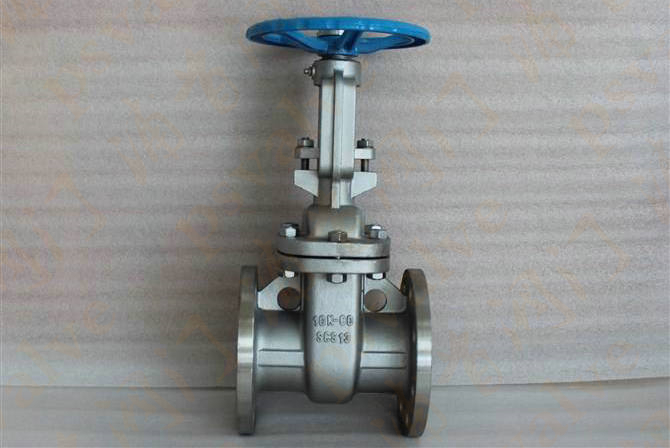

日标闸阀,JIS日标法兰闸阀实物图片

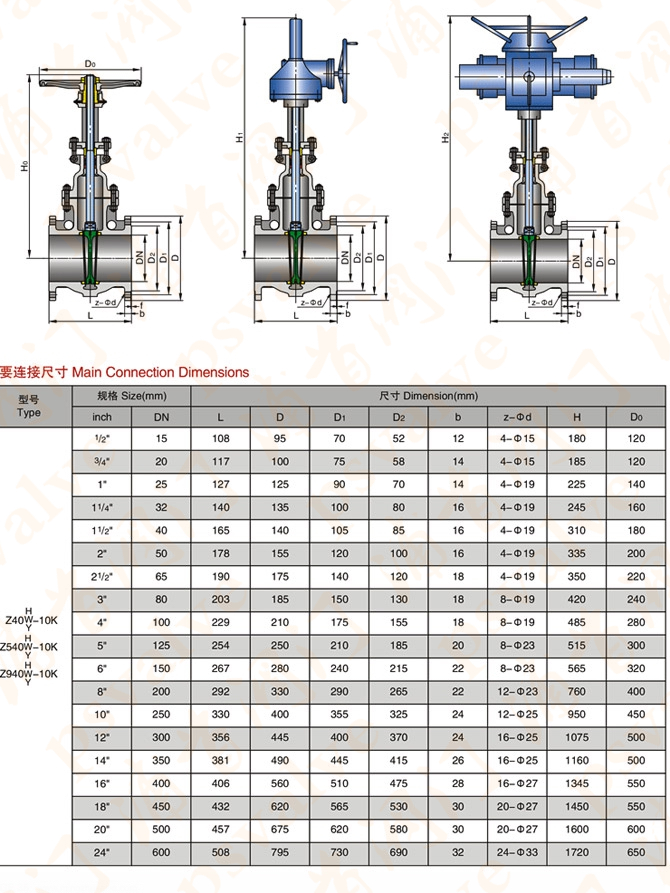

日标闸阀(图1)

标准规范：

设计与制造	结构长度	连接法兰	压力-温度等级	试验与检验
API600	ANSI B16.10	ANSI B16.5、 GB9112～9131、 SH3406、 JIS B2212、 JIS B2214	ANSI B16.34	API598

主要零件材料及适用工况：

主要零件材料	阀体、阀盖、闸板	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M (316)
	密封面	Cr13 或硬质合金	本体(W)或硬质合金(Y)
	阀杆及内件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)
	填　料	柔性石墨
	垫　片	不锈钢缠绕垫片
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质
适用工况	适用温度	-29～425 ℃	-40～500 ℃

Z41H-10K,Z41H-20K日标钢制闸阀标准：

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

日标闸阀(图2)
