产品名称：铸钢闸阀

产品型号：Z41H
产品口径：DN15-600
产品压力：1.6-16Mpa
产品材质：WCB,铬钼钢,不锈钢,合金钢等

铸钢闸阀,铸钢法兰闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力.介质流向不受限制.不扰流、不降低压...

产品名称：	铸钢闸阀	产品型号：	Z41H
驱动方式：	手动,气动,电动,伞齿轮	连接形式：	法兰,焊接,螺纹
结构形式：	楔式	密封结构：	硬密封
压力范围：	1.6-16Mpa	公称通径：	DN15-600
常用材质：	WCB,铬钼钢,不锈钢,合金钢等	铭牌：	浦首品牌

铸钢闸阀,铸钢法兰闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力.介质流向不受限制.不扰流、不降低压力.形体简单.结构长度短.制造工艺性好.适用范围广等优点。

铸钢法兰闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有：手动、齿轮传动、电动、气动等。

铸钢闸阀应用范围：
铸钢法兰闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、药类、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等。

铸钢闸阀结构特点与优势：
闸阀的结构设计合理，密封可靠，通道流畅，流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

闸阀的安装与维护应注意以下事项：

手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部）。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用,每月至少润滑一次。

铸钢闸阀的安装使用

1.安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀产品必须定期保养，不得随意碰撞及挤压，以免影响密封。

铸钢法兰闸阀标准规范：

设计制造标准：GB/T12234-2007
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

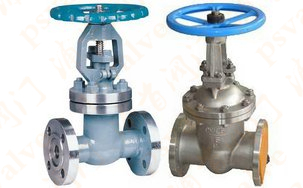

铸钢闸阀,Z41H铸钢法兰闸阀实物图片

铸钢闸阀(图1) 铸钢闸阀(图2) 铸钢闸阀(图3)

性能规范：

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

铸钢闸阀主要零件材质：

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

1.6MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

2.5MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

4.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

6.4MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

10.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

16.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
