产品名称：碳钢闸阀

产品型号：Z41H
产品口径：DN15-600
产品压力：1.6-16Mpa
产品材质：碳钢,铬钼钢,不锈钢,合金钢等

碳钢闸阀,Z41H碳钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。碳钢闸阀产品特点：1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小2、密封面采...

产品名称：	碳钢闸阀	产品型号：	Z41H
驱动方式：	手动,气动,电动,伞齿轮	连接形式：	法兰,焊接,螺纹
结构形式：	楔式	密封结构：	硬密封
压力范围：	1.6-16Mpa	公称通径：	DN15-600
常用材质：	碳钢,铬钼钢,不锈钢,合金钢等	铭牌：	浦首品牌

碳钢闸阀,Z41H碳钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
碳钢闸阀产品特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式.
碳钢闸阀标准规范：
设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

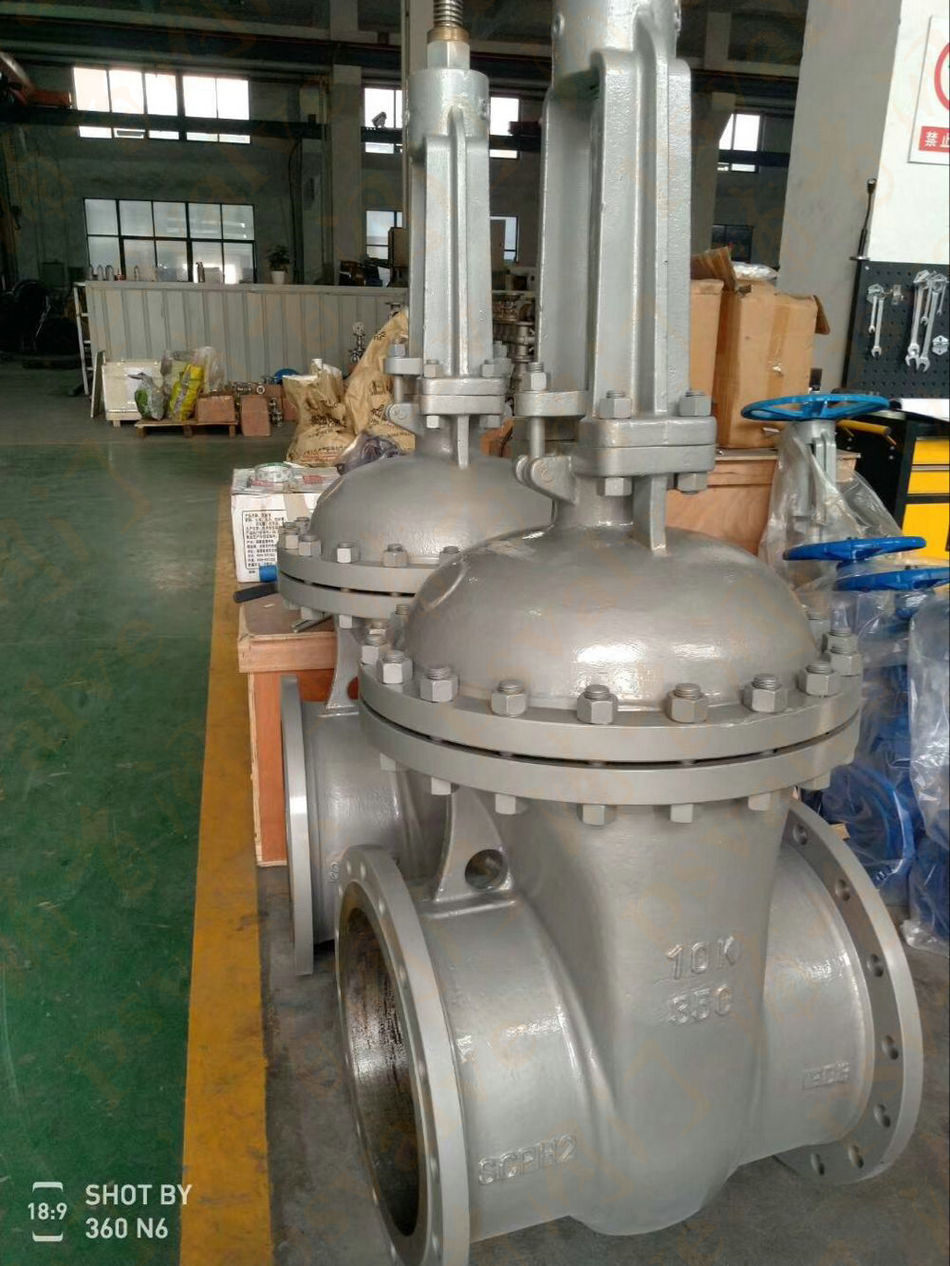

碳钢闸阀,Z41H碳钢法兰闸阀实物图片

碳钢闸阀(图1)

执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

主要零件材料及性能

体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL	增强柔性石墨 1Cr13/柔性石墨 OS软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T） PTFE	柔性石墨增强柔性石墨 SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

碳钢闸阀,Z41H碳钢法兰闸阀尺寸结构图:

碳钢闸阀(图2)

碳钢闸阀(图3)
