产品名称:国标闸阀
产品口径:DN15-600
产品压力:1.6-16Mpa
产品材质:WCB,铬钼钢,不锈钢,合金钢等
国标闸阀,Z41H国标钢制闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。闸阀在管路中只能作全开和全关切断用, 不能作调节和节流。闸阀是使用范围很广的一种阀门,一般口径DN15到600的切断装置都选用它,有时口径很小的切断装置也选用国标闸阀。 国标闸阀,铸钢法兰闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。启闭较省力.介质流向不受限制.不扰流、不降低压力.形体简单.结构长度短.制造工艺性好.适用范围广等优点。 国标闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。 铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。 国标闸阀应用范围: 国标闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的石油、化工、药类、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。 国标闸阀结构特点与优势: 闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。 闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。 采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。 阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。 可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。 闸阀的安装与维护应注意以下事项: 手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。 带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。 带传动机构的闸阀,按产品使用说明书的规定安装。 如果阀门经常开关使用 , 每月至少润滑一次。 国标闸阀的安装使用 1.安装前须检查阀门内腔和密封面等部位,不允许有污物或砂粒附着; 2.各连接部位螺栓,要求均匀拧紧; 3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活; 4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性; 5.用户在安装阀门时,必须预留阀门驱动的必要空间; 6.驱动装置的接线须按线路图进行; 7.闸阀产品必须定期保养,不得随意碰撞及挤压,以免影响密封。 国标闸阀标准规范: 设计制造标准:GB/T 12234-2007 结构长度标准:GB/T 12221-2005 连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005 试验检验标准:GB/T 13927-2008 国标闸阀,Z41H国标钢制闸阀实物图片
执行标准
压力试验
主要零件材料及性能

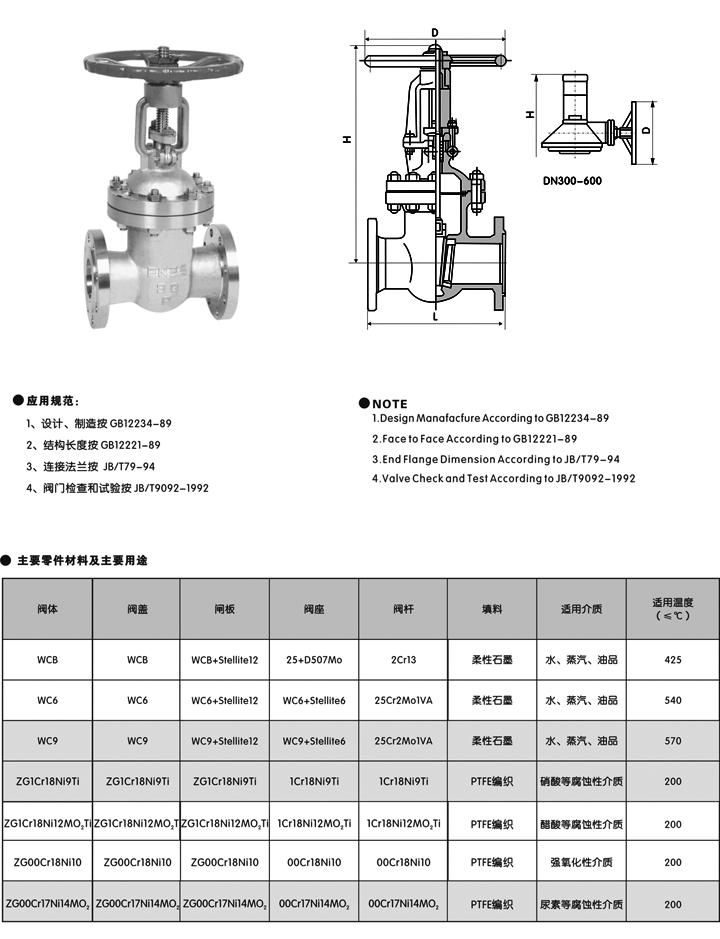

国标闸阀,国标钢制闸阀尺寸,结构图:
|
