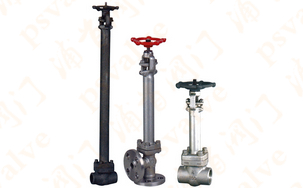

产品名称：	锻钢低温闸阀	产品型号：	Z61H,Z41H
驱动方式：	手轮	连接形式：	焊接,螺纹,承插焊,法兰,对焊
结构形式：	闸板	密封结构：	硬密封
压力范围：	150LB-2500LB	公称通径：	DN15-50
常用材质：	锻钢,,低温钢,不锈钢等	铭牌：	浦首品牌

锻钢低温闸阀试验和检验：
对低温阀的主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击。
对每台低温阀门进行以下试验：
1.常温壳体强度试验；
2.常温低压上密封试验；
3.常温低压密封试验；
4.低温上密封气密试验（有上密封时）；
5.低温气密封试验等，以确保整台低温阀门符合标准的规定；
6.对主要零部件作低温处理并每批抽样作低温冲击试验，以保证阀门在低温工况时不脆裂，经得起低温介质冲击；
7.低温（深冷 ）阀门均按相应材料规范进行低温处理和冲击试验
8.搞静电功能更加强大，阀体与阀杆或内件与阀体间导通电阻小于1欧姆。

锻钢低温闸阀设计与制造标准：DZ61/41 H/X

●设计与制造：ANSIB16.34API600API602
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598

设计结构与特征:

低温闸阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。

标准材质细表

序号	零件名称	AStoASTM		SStoASTM
		LF2	LF3	F304(L)	F316(L)
1	阀体	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	阀座	A276420	A276410	A276304(L)	A276316(L)
3	闸板	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A350LF2	A350LF3	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B7	A193B8	A193B8M
7	阀杆	A182F6	A182F6	A182F304(L)	A182F316(L)
8	填料	A276420		A276 304
9	销钉	A193B7	A193B16	A193B8	A193B8M
10	活节螺栓	A276410		A182F304(L)	A182F316(L)
11	填料压套	A105	A182F11	A182F304(L)	A182F316(L)
12	填料压板	A1942H	A1944	A1948	A1948M
13	螺母	A1942H	A1944	A1948	A1948M
14	阀杆螺母	A276420
15	润滑垫片	A473431
16	铭牌	CVKST
17	紧锁螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用温度		≥—40℃	≥—101℃	≥—196℃

锻钢低温闸阀相关尺寸图；
