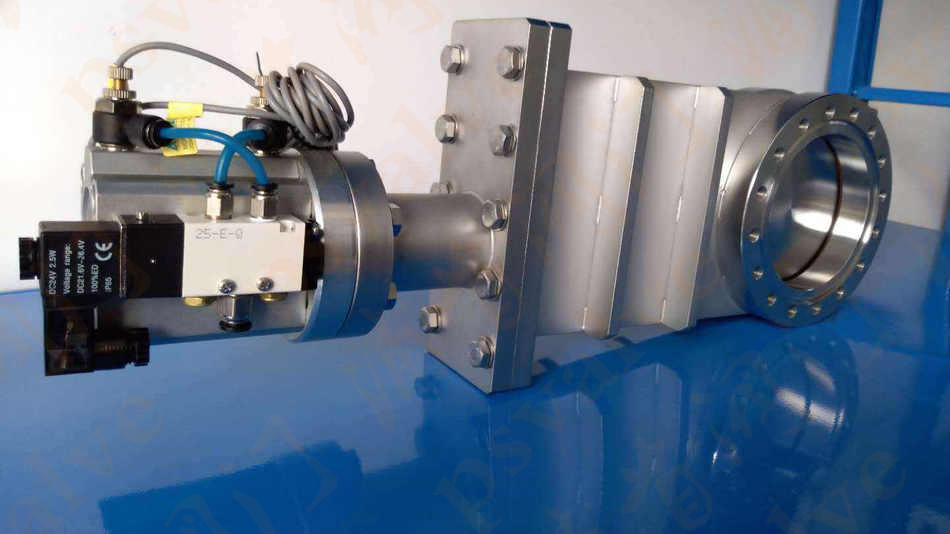

产品名称：气动超高真空插板阀

产品型号：CCQ
产品口径：DN50-800
产品压力：1.6MPa-6.4MPa
产品材质：碳钢,304,316,钛合金钢等

CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。气动...

CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。
带反馈信号装置。

气动超高真空插板阀主要零件材料

阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、NBR。

气动超高真空插板阀主要技术性能

适用范围：Applicability	105～1.3×10-7Pa
阀门漏率：Valve Leak Rate	≤1.3×10-7Pa.L/S.(DN≤200) 　≤6.7×10-7Pa.L/S.(DN≥250)
适用温度：Applicable Temperature	-30～+150℃
阀门开启时阀板两侧的压差：　 The differential pressure between the two sides of valve disc upon valve opening:	≤2.7×103Pa.
气源压力：Annoy pressure	0.4～0.6MPa

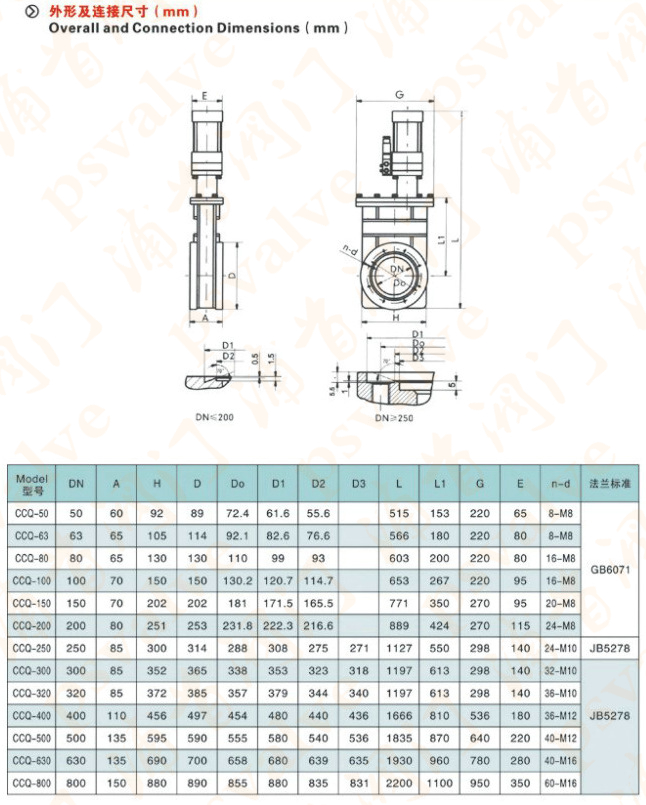

气动超高真空插板阀,CCQ气动超高真空插板阀尺寸图:
