主要特点及用途

1. 结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

2. 密封面采用不锈钢和硬质合金，使用寿命长

3. 采用柔性石墨填料、密封可靠、操作轻便灵活

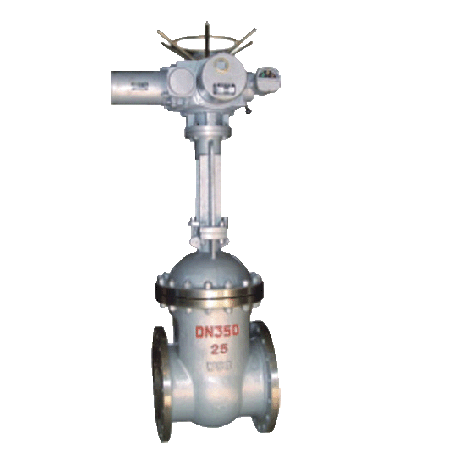

4. 驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

5. 广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

主要性能规范

试验压力

公称压力PN(MPa)	实验压力(MPa)
	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

适用范围

主要零件材料

主要尺寸及重量

注:DN700、DN800的型号为Z942型NOTE:DN700、DN800type is Z942.主要尺寸及重量

DN700、DN800的型号为Z942型 NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight

主要尺寸及重量
