您现在的位置：首页 > 各类阀门选型 > 不锈钢闸阀

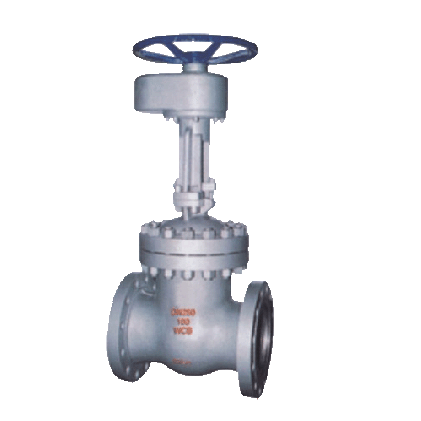

产品名称：Z441Y正齿轮高压闸阀

产品型号：
产品口径：
产品压力：
产品材质：

型号公称压力PN(MPa) 试验压力ps(MPa) 适用介质工作温度(℃) 强度密封(液) 低压密封(气) Z441H-25C 2.5 3.8 2.8 0.6 水、蒸汽、油 425 Z441H-40C 4.0 6.0 4.4 0.6 425 Z441Y-40I ..

主要性能规范 Capability Criterion

型号	公称压力PN(MPa)	试验压力ps(MPa)			适用介质	工作温度(℃)
型号	公称压力PN(MPa)	强度	密封(液)	低压密封(气)	适用介质	工作温度(℃)
Z441H-25C	2.5	3.8	2.8	0.6	水、蒸汽、油	≤425
Z441H-40C	4.0	6.0	4.4	0.6		≤425
Z441Y-40I	4.0	6.0	4.4	0.6		≤550
Z441Y-40P	4.0	6.0	4.4	0.6	酸、碱类	≤200
Z441H-64C	6.4	9.6	7.0	0.6	水、蒸汽、油	≤425
Z441Y-64I GZ441Y-64I	6.4	9.6	7.0	0.6	水、蒸汽、油	≤550
KZ441Y-64P	6.4	9.6	7.0	0.6	酸性天然气	≤200
Z441H-100C Z441Y-100C	10.0	15.0	11.0	0.6	水、蒸汽、油	≤425
Z441Y-100I	10.0	15.0	11.0	0.6	水、蒸汽、油	≤550

主要零件材料Materials Of main Parts

零件名称	阀体、阀盖	闸板	阀杆	阀杆螺母	填料	手轮
Z441H-25C Z441H-40C Z441H-64C Z441H-100C	碳钢	碳钢	不锈钢优质碳钢	铝铁青铜	石墨石棉绳、柔性石墨	可锻铸铁
Z441Y-100C		优质碳钢堆焊硬质合金	不锈钢优质碳钢		石墨石棉绳、柔性石墨
KZ441Y-64P		优质碳钢堆焊硬质合金	318钢		聚四氟乙烯
Z441Y-40I Z441Y-64I GZ441Y-64I	铬钼钢	铬镍钛钢堆焊硬质合金	铬硅钼钢		耐高温石棉绳
Z441Y-100I	铬钼钢	铬镍钛钢堆焊硬质合金	铬硅钼钢		柔性石墨
Z441Y-40P	铬镍钛钢	铬镍钛钢	铬镍钢		浸聚四氟乙烯石棉绳

主要外型尺寸 Main outer Size

通径	PN2.5MPa
通径	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	500	485	430	390	-	40	16-30	1236	1145	1474	450	451
400	600	610	550	505	-	48	16-34	1540	1450	1886	500	998

主要外型尺寸

通径	PN4.0MPa
通径	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	510	450	408	364	46	16-34	1234	1175	1475	450	610
350	850	570	510	465	422	52	16-34	1377	1322	1678	500	890
400	950	655	585	535	474	58	16-41	1552	1492	1900	560	1333
500	1150	755	670	612	576	62	20-48	2135	1975	2510	720	2526

主要外型尺寸

通径	PN6.4MPa
通径	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
300	750	530	460	412	364	54	16-41	1308	1220	1540	500	618
350	850	595	525	475	422	60	16-41	1565	1469	1850	560	945
400	950	670	585	525	474	66	16-48	1785	1640	2080	640	1818
500	1150	800	705	640	576	70	20-54	2135	1975	2510	720	2507
600	1350	930	820	750	678	76	20-58	2295	2425	2959	800	3352

主要外型尺寸

通径	PN10.0MPa
通径	L	D	D1	D2	D6	b	Z-d	H0	H	H1	D0	kg
150	450	350	290	250	204	46	12-34	838	775	952	360	301
200	550	430	360	312	260	54	12-41	1022	980	1216	400	579
225	600	470	400	352	287	56	12-41	1167	1051	1202	500	646
250	650	500	430	382	313	60	12-41	1167	1108	1377	550	687
300	750	585	500	442	364	70	16-48	1431	1324	1582	560	1178
350	850	655	560	498	422	76	16-54	1574	1448	1838	640	1174
