船用螺旋法兰式蝶阀GB/T3036-1994

用途及特点

船用螺旋法兰式蝶阀GB/T3036-94适用于船舶、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。

其主要特点为：
设计新颖，合理，结构独特，重量轻，操作方便，启闭迅速；
船用螺旋法兰式蝶阀除了能作调节和截流作用，补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修提供方便；
密封部位可调节更换，密封性能可靠等特点。

采用标准

设计标准：GB/T3036-1994
法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
压力试验：GB/T 13927-1992; JB/T 9092-1999

船用中心型法兰螺旋式蝶阀，生产标准：国标GB/CB、日标JIS、美标ANSI、德标DIN、公称压力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公称通径DN50-DN1200，阀体材质：球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ，阀板：不锈钢SUS、青铜BZ，阀座：丁晴橡胶NBR，聚四氟乙烯：PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。

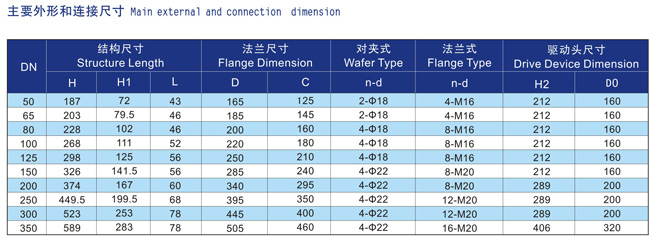

主要技术参数

主要零件的材质

标准相关下载：

声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的船用螺旋法兰式蝶阀GB/T3036-94性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。

•


•

浦首订货须知：（国家标准）：
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
