船用日标对夹式蜗轮蝶阀JIS F7480

用途及特点

船用日标对夹式蜗轮蝶阀JIS F7480系列日标蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构，其密封性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能。具有耐高温、耐磨损、耐腐蚀等优点。广泛应用于石油、化工及船舶等管道上。

采用标准

设计标准：API609-83 法兰连接尺寸：JIS B2212 JIS B2213 JIS B2214 结构长度：JIS B2002-1987
压力试验：JIS B2003-1987
驱动形式：手柄、蜗轮、气动、电动等

船用日标对夹式中心型蜗轮蝶阀JIS F7480 生产标准：日标JIS、公称压力：5K、10K、16K、公称通径DN50-DN1200，阀体材质：球墨铸铁QT450、铸钢ZG230-450、不锈钢SUS、青铜BZ，阀板：不锈钢SUS、青铜BZ，阀座：丁晴橡胶NBR，聚四氟乙烯：PTFE、三元乙丙橡胶EPDM、氟橡胶FKM。

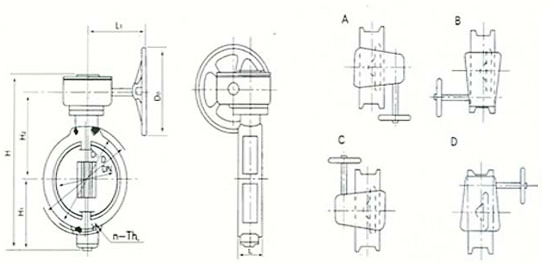

主要技术参数

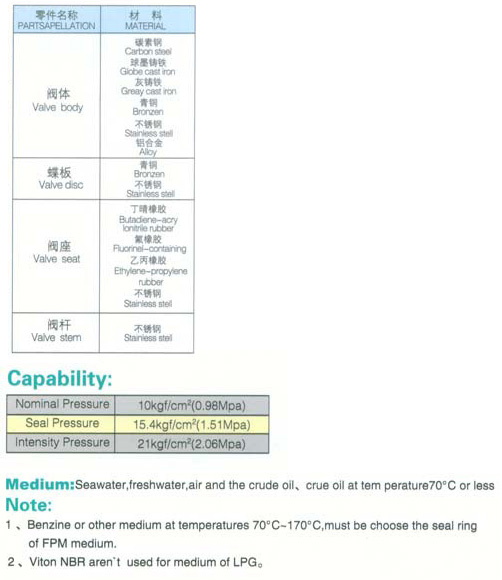

主要零件的材质

船用日标对夹式蜗轮蝶阀JIS F7480

标准相关下载：

船用日标对夹式蜗轮蝶阀JIS F7480.rar           进入下载地址列表

声明：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的船用日标对夹式蜗轮蝶阀JIS F7480性能参数、结构尺寸参数、价格等详情，或要求高质量印刷样本，请联系我们。

•


•

浦首订货须知：（国家标准）：
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者，为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
